思科DHCP简单实验

作者

如上图所示 DHCP地址池在R1上创建

DHCP命令注解

ip dhcp pool <地址池名字>   //创建地址池
network <网段> <子网掩码>  // 下发网段（不是宣告网段）
default-router <网关>        // 设置默认网关
dns-server <dns地址>       // 设置DNS地址

1 配置IP地址

R1

R1(config)#int g0/0
R1(config-if)#ip address 192.168.20.1 255.255.255.0
R1(config-if)#no shutdown

R2

R2(config)#int g0/1
R2(config-if)#ip address 192.168.20.2 255.255.255.0
R2(config-if)#no shutdown

R2(config)#int g0/0
R2(config-if)#ip address 192.168.10.1 255.255.255.0
R2(config-if)#no shutdown

2 配置路由

这里用OSPF 所有进程为1 区域为0

R1

R1(config)#router ospf 1
R1(config-router)#network 192.168.20.0 0.0.0.255 area 0

R2

R2(config)#router ospf 1
R2(config-router)#network 192.168.10.0 0.0.0.255 area 0
R2(config-router)#network 192.168.20.0 0.0.0.255 area 0

R1查看路由表

R1(config)#do show ip route ospf
O    192.168.10.0 [110/2] via 192.168.20.2, 00:01:02, GigabitEthernet0/0

R1(config)#

如果这里输入命令没有显示路由信息的话 说明OSPF配置有问题

3 创建DHCP地址池

R1

R1(config)#ip dhcp pool PC0
R1(dhcp-config)#network 192.168.10.0 255.255.255.0  //给PC0所在的网段下发地址
R1(dhcp-config)#default-router 192.168.10.1          //设置默认网关
R1(dhcp-config)#dns-server 8.8.8.8                             //设置DNS地址

R2

R2(config)#int g0/0
R2(config-if)#ip helper-address 192.168.20.1  // 配置DHCP中继 如果是跨网段获取DHCP地址的话需要设置   设置接口为PC0的网关接口地址

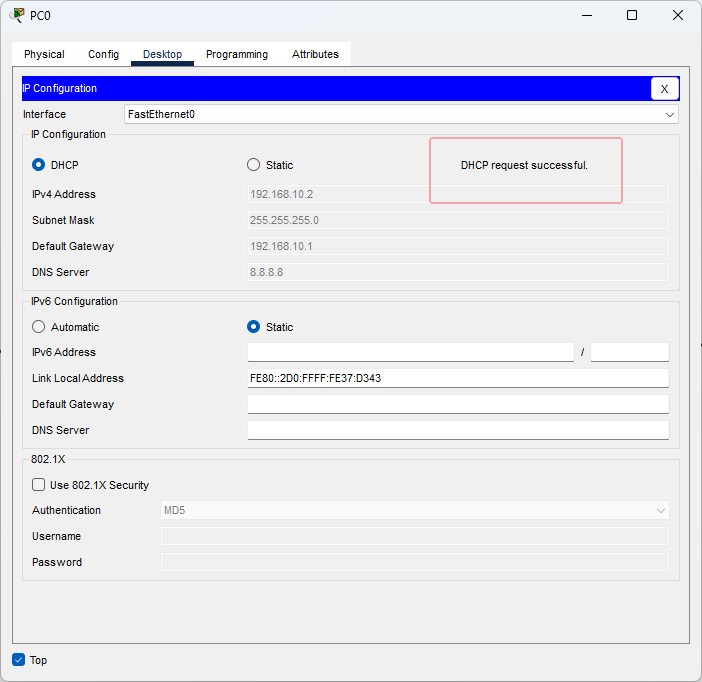

最后PC0获取地址

显示DHCP request success ful 表示获取成功
